有限狀態機是指系統中存在有限個狀態，當事件發生時，這些有限個狀態進行轉移和動作的數學模型。因而，狀態的變化是由事件驅動，該事件可以是外部輸入的信號，也可以是系統內部的信號，并且在任一時刻，系統只能處于其中的一個狀態。在陶瓷梭式窯中，溫度的上升過程可分為各個階段的工作狀態，而在溫度上升的過程中，噴嘴的個數的逐個增加又可視為外部輸入的信號，所以，陶瓷梭式窯的生產過程既受時間信號驅動，又受離散時間信號驅動，可以通過有線狀態機將燒制過程進行建模。
一個完整的有限狀態機的設計，應該包括3元素的設計：狀態、時間、動作。狀態是一種模式，它用于描述事件驅動的系統，其基于事件和條件而改變，系統在接收到事件時，就會產生對應的動作。動作時狀態間轉換的一部分，它是基于狀態的活動情況執行，并指示狀態的變化。
在有限狀態機中，可以通過一種狀態轉換到另一種狀態的條件，并對可轉換的狀態提供狀態遷移事件，從而構造出狀態遷移圖。在stateflow中，狀態和狀態轉換是最基本的元素，有限狀態機的示意圖如下圖所示,圖中C表示Condition。

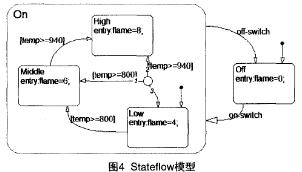

針對以上陶瓷梭式窯燒制過程的特征，采用有限狀態進行建模。系統大致分為兩個狀態，即梭式窯的工作狀態和停止?fàn)顟B(tài)。工作狀態作為三個不同溫度狀態（High，Middle，Low）的父狀態，Low表示低溫階段，Middle表示氧化還原其，High表示高溫期。領用Stateflow建模如圖所示：
上圖為某種陶瓷梭式窯燒制過程Stateflow模型。當梭式窯處于工作狀態時，首先是四個噴嘴開始工作，即窯溫處于低溫階段；當溫度達到800攝氏度時，另兩個噴嘴開始工作，此時共有六個噴嘴同時工作，即窯溫處于氧化還原期；當溫度達到940攝氏度時，最后兩個噴嘴開始工作，此時共有8個噴嘴同時工作，即窯溫進入高溫期。
